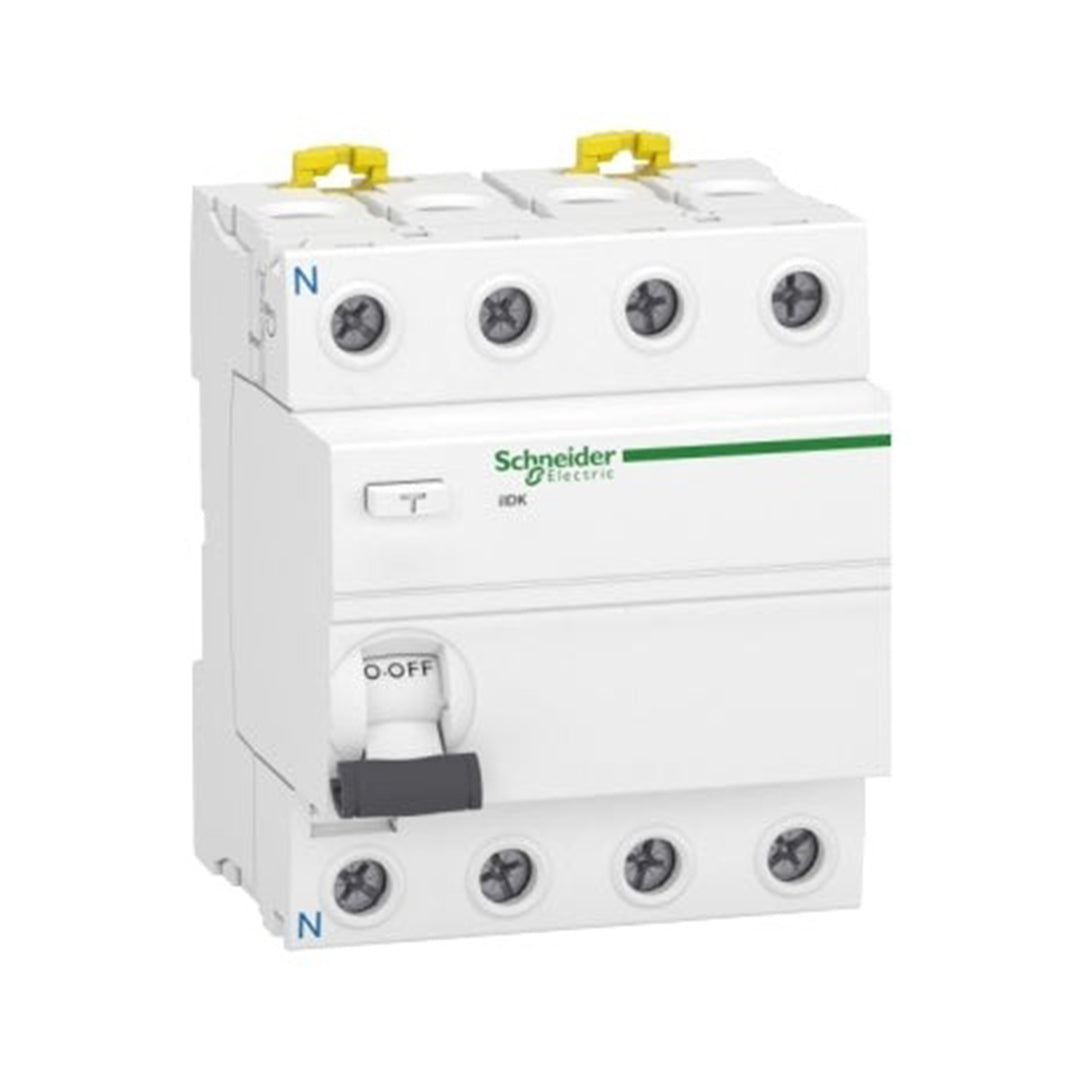

قاطع تسرب أرضي RCCB شنايدر Acti9 iID K 25 أمبير 4P 30mA A9R50425 خيار ضمن قواطع تسرب أرضي في بشيتي ستورز، مخصص لـرصد التيار المتبقي وفصل الدائرة عند تجاوز حساسية التسرب المحددة. هذا الموديل بتيار 25 أمبير وحساسية تسرب 30 ملي أمبير. عند المقارنة، افصل بين التيار الذي يمر في الجهاز وقيمة التسرب التي تستدعي الفصل، وراجع نوع الحماية المناسب للأحمال.
الفوائد العملية
- يضيف وظيفة كشف التسرب الأرضي إلى منظومة الحماية عند اختياره وتركيبه بشكل صحيح.
- يسمح وجود تيار مقنن وحساسية تسرب محددين بمقارنة الجهاز مع متطلبات اللوحة بوضوح.
- يساعد التمييز بين نوع الحماية والتيار على تجنب الخلط بين حماية الأسلاك وحماية التسرب.
المواصفات الفنية لهذا الموديل
| الماركة |
Schneider Electric — شنايدر إلكتريك |
| السلسلة |
Acti9 iID K |
| مرجع الموديل |
A9R50425 |
| التيار المقنن |
25 A |
| عدد الأقطاب |
4P |
| حساسية التسرب |
30 ملي أمبير |
| نوع كشف التسرب |
AC |
| جهد التشغيل المذكور |
380VAC to 415VAC |
| الأبعاد: عرض × ارتفاع × عمق |
72 × 85 × 69 مم |
| التثبيت المذكور |
على سكة DIN |
مين يحتاج هذا المنتج؟
فنيو تجهيز وصيانة لوحات التوزيع في المباني، عند الحاجة إلى وظيفة حماية من التسرب الأرضي وفق مخطط الحماية. يجب اختيار النوع والحساسية والتيار وعدد الأقطاب بالتنسيق مع باقي القواطع والأحمال.
طريقة التركيب والتحقق — للفني المختص
الخطوات التالية توضح تسلسل العمل العام، ويُعتمد مخطط الشركة المصنّعة الخاص بالمرجع A9R50425 لتحديد الأطراف وقيم الربط. لا يُنفذ العمل على دائرة موصولة بالتغذية.
- يفصل الفني جميع مصادر التغذية ويؤمّنها ضد إعادة التشغيل، ثم يتحقق من غياب الجهد بأداة مناسبة.
- يطابق مرجع الجهاز وعدد الأقطاب والتيار والجهد مع مخطط اللوحة، ويراجع مقطع الموصلات وتنسيق الحماية.
- يثبت القطعة على السكة أو موضعها المخصص بعد التأكد من التوافق، ويحدد التغذية والخروج من مخطط المصنع لهذا المرجع.
- ينفذ التوصيلات بعزم الربط وطول التقشير ومقاطع الأسلاك المحددة في دليل الموديل؛ لا تُنقل هذه القيم من جهاز مشابه.
- يفحص إحكام التثبيت والتوصيل، ثم يغلق الأغطية ويجري اختبارات التشغيل والحماية المطلوبة قبل تسليم الدائرة.
أسئلة شائعة قبل الشراء
هل RCCB يحمي من زيادة الحمل والقصر؟
RCCB لا يضم حماية زيادة التيار، لذلك يحتاج تنسيقاً مع قاطع أو مصهر مناسب. لا يُستخدم بديلاً عن قاطع الحمل الزائد والقصر.
هل 40 أمبير تعني أن حساسية التسرب 40 أمبير؟
لا. التيار المقنن وحساسية التسرب قيمتان مختلفتان؛ الحساسية هنا موضحة بالملي أمبير، بينما التيار المقنن يخص مرور التيار في الجهاز.
هل نوع AC مناسب لكل الأحمال الإلكترونية؟
ليس تلقائياً. يحدد الفني نوع الحماية المطلوب بحسب شكل تيار التسرب المحتمل وطبيعة الأحمال، وقد تستلزم بعض الدوائر نوعاً آخر.
شنايدر لدى بشيتي ستورز — قسم الكهرباء
اختَر قواطع تسرب أرضي من قسم الكهرباء لدى البشيتي وفق المواصفات التي يحتاجها مشروعك في الأردن. يساعدك اسم السلسلة ومرجع A9R50425 على تحديد القطعة بدقة عند الاستفسار أو طلب بديل. في بشيتي ستورز نعرض بيانات الاختيار الأساسية لتقارن بين المنتجات المتقاربة، وتجهز طلبك للفني أو لمقاول التمديدات على أساس الوظيفة والتوافق، لا على أساس السعر أو الشكل فقط.
