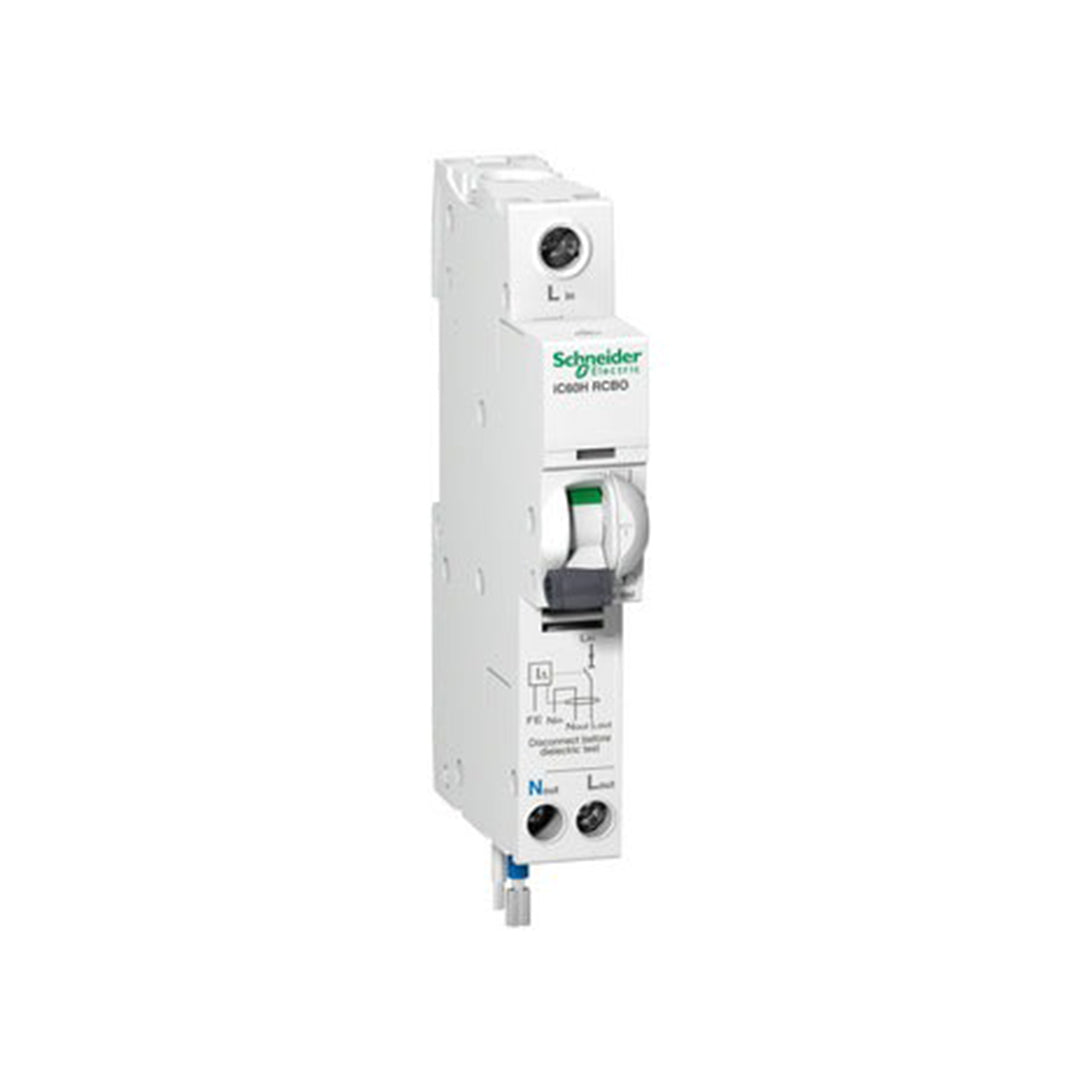

قاطع RCBO شنايدر 25A 1P A9D11825 خيار ضمن قواطع RCBO في بشيتي ستورز، مخصص لـالجمع بين حماية التسرب الأرضي والحمل الزائد والقصر للدائرة. هذا الموديل بتيار 25 أمبير وحساسية تسرب 30 ملي أمبير. عند المقارنة، افصل بين التيار الذي يمر في الجهاز وقيمة التسرب التي تستدعي الفصل، وراجع نوع الحماية المناسب للأحمال.
الفوائد العملية
- يجمع أكثر من وظيفة حماية في جهاز واحد بدلاً من الاعتماد على قاطع حمل زائد وحده.
- يساعد تخصيص حماية مركبة لكل دائرة مناسبة على تنظيم أعمال الصيانة وتحديد الدائرة المتأثرة.
- يوضح التصنيف Type A وحساسية التسرب خصائص يمكن مطابقتها مع متطلبات الأحمال بواسطة المختص.
المواصفات الفنية لهذا الموديل
| الماركة |
Schneider Electric — شنايدر إلكتريك |
| السلسلة |
Acti9 iC60H |
| مرجع الموديل |
A9D11825 |
| التيار المقنن |
25 A |
| عدد الأقطاب |
1P+Ns |
| حساسية التسرب |
30 ملي أمبير |
| نوع كشف التسرب |
A |
| قدرة القطع المذكورة |
10000 أمبير |
| جهد التشغيل المذكور |
240VAC |
| الأبعاد: عرض × ارتفاع × عمق |
18 × 110 × 77.5 مم |
| التثبيت المذكور |
على سكة DIN |
مين يحتاج هذا المنتج؟
فنيو اللوحات ومقاولو الكهرباء الذين يحتاجون حماية مركبة لدائرة مستقلة، خصوصاً عند إعادة تنظيم دوائر لوحة قائمة. يُختار وفق التيار وحساسية التسرب ونوع الحماية وتوافقه مع مكان التركيب.
طريقة التركيب والتحقق — للفني المختص
الخطوات التالية توضح تسلسل العمل العام، ويُعتمد مخطط الشركة المصنّعة الخاص بالمرجع A9D11825 لتحديد الأطراف وقيم الربط. لا يُنفذ العمل على دائرة موصولة بالتغذية.
- يفصل الفني جميع مصادر التغذية ويؤمّنها ضد إعادة التشغيل، ثم يتحقق من غياب الجهد بأداة مناسبة.
- يطابق مرجع الجهاز وعدد الأقطاب والتيار والجهد مع مخطط اللوحة، ويراجع مقطع الموصلات وتنسيق الحماية.
- يثبت القطعة على السكة أو موضعها المخصص بعد التأكد من التوافق، ويحدد التغذية والخروج من مخطط المصنع لهذا المرجع.
- ينفذ التوصيلات بعزم الربط وطول التقشير ومقاطع الأسلاك المحددة في دليل الموديل؛ لا تُنقل هذه القيم من جهاز مشابه.
- يفحص إحكام التثبيت والتوصيل، ثم يغلق الأغطية ويجري اختبارات التشغيل والحماية المطلوبة قبل تسليم الدائرة.
أسئلة شائعة قبل الشراء
ما الفرق بين RCBO وRCCB؟
RCBO يجمع حماية التسرب مع زيادة التيار والقصر، بينما RCCB يحتاج حماية زيادة تيار منفصلة ومنسقة معه.
هل وجود قاطع تسرب يلغي التأريض؟
لا. التأريض والتوصيل الوقائي وتنسيق أجهزة الحماية أجزاء مستقلة من سلامة التركيب، ولا يلغيها هذا القاطع.
هل يمكن تركيبه مكان أي قاطع مفرد؟
يجب مراجعة الأبعاد والأقطاب والنيوترال ونقاط التوصيل ونظام اللوحة أولاً. التشابه في العرض لا يكفي لإثبات التوافق.
